防雷引下線詳細知識點,盡在本文!【易造防雷】
防雷引下線是在接閃裝置和接地裝置之間所做的電氣連接。引下線應能將截獲的雷電流傳導入地,且不會因過熱造成對建筑物的損害。下面易造小編就為您詳細介紹一下防雷引下線詳細知識,希望對您有所幫助!
一、防雷引下線-數量的確定

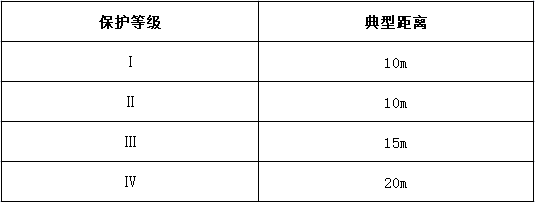

引下線數量遵循屋頂外沿的周長來進行確定。(在基本平面上投影的周長);布置引下線時,要從建筑物的一角開始,盡可能地向四周均勻地排列。視建筑物構件的結構特點(如門,預制構建等),引下線相互之間的距離可以有所不同。但無論如何,引下線的總數至少滿足相應的防雷系統等級的要求。在IEC62305-3(EN 62305-3)標準中,給出了引下線之間的典型距離,以及環形導體與保護等級之間的相互關系。如下表圖:
二、防雷引下線-非隔離的防雷系統
首先,引下線應直接安裝在建筑物上(無需距離)。布置的準則是,當雷擊防雷系統時,其溫度的變化可以控制在一定的范圍內。
三、防雷引下線-設置
引下線是接閃裝置的延續,它們必須被橫平豎直地排列,與地極相連的路徑應做到盡可能短地。

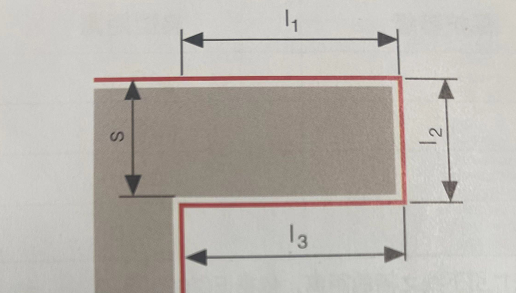

引下線要避免在屋檐或走廊、陽臺處構成環形。如果這種情況無法回避,那么必須要測量引下線最近的兩點之間的距離,并且要檢查這兩點之間引下線的長度|,是否達到所要求的隔離距離s。如下圖:
隔離距離s通過長度的總和來計算。|=|1+l2+l3
要注意的是,引下線不允許被布置在雨水導槽及排水管處,即使它們有絕緣護套。在雨水導槽處潮濕的環境將導致引下線被嚴重地腐蝕。
四、防雷引下線-天然組件
使用建筑設施的天然組件作為引下線,可減少安裝的引下線的數量,在某些情況下,甚至可以完全免除安裝引下線。
五、防雷引下線-測量點
引下線在接地裝置的每個端子都要留出測試點(盡可能在引入接地之前)
六、防雷引下線-內置
如果建筑物的邊緣(長度和寬度)比一定保護等級對應的引下線的距離要大的多,則應該安裝額外的內置引下線。(如下圖)內置引下線的網格尺寸為40m*40m
七、防雷引下線-隔離的外部
如果接閃裝置由隔離矗立的一組(或一個)桅桿組成,那么它們同時既作為接閃系統,又作為引下線。如下圖:
八、防雷引下線-庭院

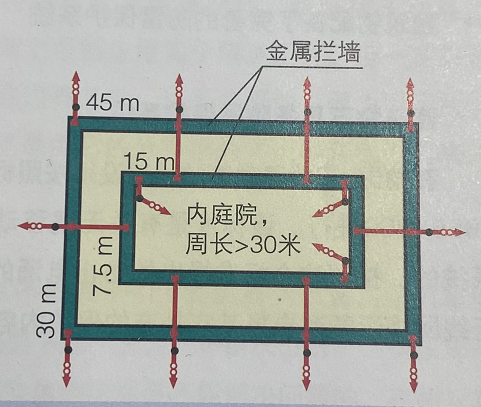

假如是在有內部封閉的庭院建筑,若周長大于30米,須按照下圖安裝引下線。
以上8點就是防雷引下線的全部知識點了,如您想要了解更多的防雷設備或者防雷知識,歡迎垂詢13372405168,易造作為資深的科學雷電防護公司,有著20年的防雷經驗,能為您提供詳細的防雷方案和優質防雷產品!
